TYK-XYM02A型 消防卷簾門系統實訓裝置
一、系統概述：

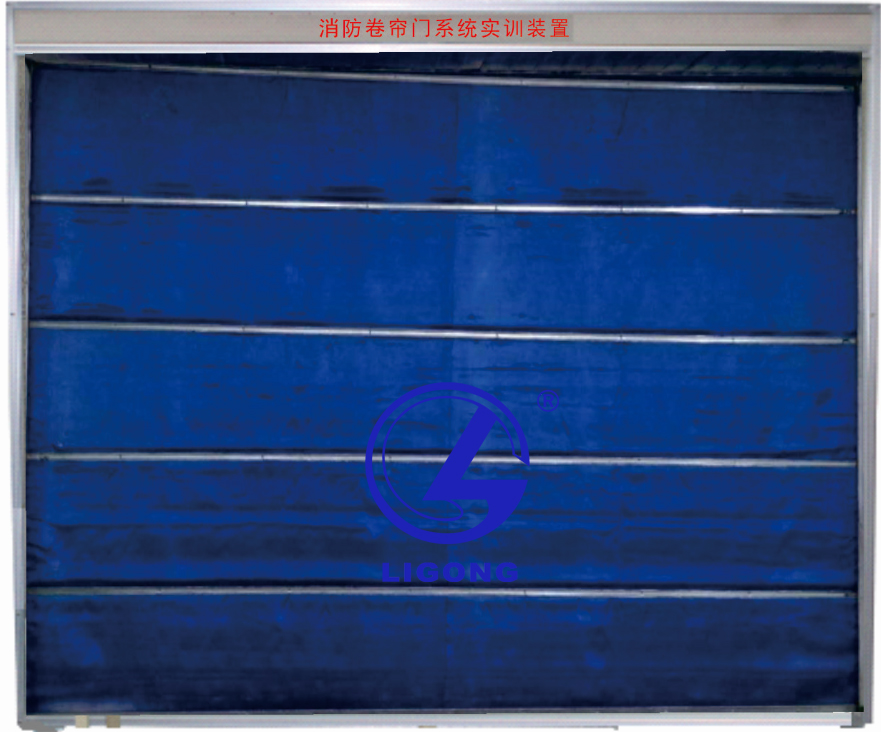

TYK-XYM02A型 消防卷簾門系統實訓裝置模擬卷簾門在火災發生時起防火分區隔斷作用，在火災發生時，感煙探測器報警，火災信號送到卷簾門控制柜，控制柜發出啟動信號，卷簾門自動降到設定的位置（特殊部位的卷簾門一降到底），如果感溫探測器報警，卷簾門才降到底。
二、系統組成
TYK-XYM02A型 消防卷簾門系統實訓裝置由模擬房間、卷簾門、卷簾門控制柜、火災報警控制器、火災探測器、以及相應的聯動控制系統組成
三、技術參數：
1、電壓：AC220±10％ 50Hz
2、保護：具有漏電保護裝置
3、環境溫度：+4℃～+45℃
4、裝置容量：＜1000W
5、外形尺寸：2000mm×800mm×2000mm
四、操作實訓：
1、消防卷簾門系統的認識
2、消防卷簾門系統的手動操作
3、消防卷簾門系統的自動操作
4、消防卷簾門系統與聯動中心的操作
5、消防卷簾門系統防動控制編程
五、主要配置清單
|
序號 |
名稱 |
參數 |
數量 |
備注 |
|
1 |
消防卷簾門模擬間 |
工業鋁型材制作 |
1間 |
|
|
2 |
電動卷簾門 |
由簾板、卷簡體、導軌、電氣傳動等部分組成。 |
1套 |
|
|
3 |
卷簾電機 |
|
1臺 |
|
|
4 |
電氣控制合 |
|
1個 |
|
|
5 |
感溫探測器 |
總線型 |
1只 |
|
|
6 |
感煙探測器 |
總線型 |
1只 |
|
|
7 |
電氣控制箱 |
500*400*150 |
1套 |
|
|
8 |
消防控制主機 |
|
1臺 |
|
|
9 |
消防應急電源 |
|
1套 |
|
|
10 |
手動報警按鈕 |
總線型 |
1只 |
|
|
11 |
聲光報警器 |
DC24V |
1只 |
|
|
12 |
輸入模塊 |
總線型 |
1只 |
|
|
13 |
輸入輸出模塊 |
總線型 |
1只 |
|
