一、裝置概述
     TYK-XTP02型 通風排煙系統考核培訓裝置就是把室內的污濁空氣直接或經凈化后排至室外把新鮮空氣補充進來，從而保持室內的空氣條件，以保持衛生標準和滿足生產工藝的要求，我們把前者稱為排風，后者稱為送風。而通風柜可以簡單理解成一個箱體和一個風機，產生于箱體中的氣體被風機排出并被安全的排放到大氣中。通風排煙系統考核培訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。

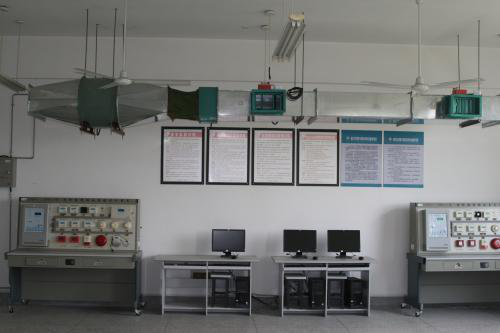

圖片僅供參考

二、裝置特點
1、風系統的完整性、：與實際中的通風系統、控制功能、保護功能、顯示功能完全 一致。
2、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構、控制方法。
3、通風排煙系統考核培訓裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
4。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
6、數字量控制模塊，16路AI輸入，6路DO輸入，8路DO輸出
三、技術參數
1、輸入電源：單相三線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×2100mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、換氣次數：換氣數：8～12次/小時
7、工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m
四、系統組成
1、通風管路系統：主要有風機、風管、風閥、消聲器等。圓形風管通風，風管采用鍍鋅鐵皮
2、電機風量1400電壓380 V
3、調風閥：通風柜的附屬部件，來調節通風柜的排氣量以及最佳表面風速；
4、控制系統：
（1）內含量觸摸屏模塊：采用工業觸摸屏與數字量模塊從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。
（2）繼電器模塊：安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對系統進行過程控制。。
（3）儀表模塊：分別安裝了數字溫控儀表、電流表、電壓表等，用于監控、風機，執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等元件的溫度。
（4）按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用于操控系統的運行。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控制。
5、控制系統2個，包括一個7寸觸摸屏，一個數字量控制模塊，16路AI輸入，6路DO輸入，8路DO輸出模塊
五、配置清單

六、實訓項目
1、通風系統部件名稱及其在系統中的作用；
2、通風系統部件及電氣部件的工作原理以及好壞檢測；
3、通風系統管道上控制器的安裝要求；
4、通風系統的送、回風風管的安裝規范；
5、通風系統的送、回風風口的安裝規范；
6、系統送風管的安裝操作；
7、通風系統的運行與管理；
8、通風系統原理認識
9、通風系統設計要求
10、通風系統要求計算
11、防火閥的應用實驗
12、觸摸屏的應用
13、數字輸入、輸出模塊的應用
